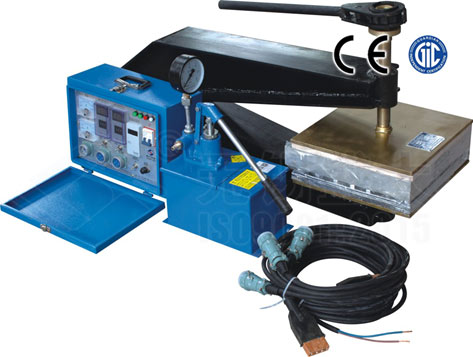

ADRS型点修补器

胶带输送机在运行过程中，由于物料的块重，落差，以及设备故障等引起胶带表面点状损坏或洞穿，而使芯层外露，漏料。必须及时修理，使用本修补器，可在运输机停机后进行胶带表面的硫化修补。

性能特点及用途：

DDQ型电热式胶带点修补器，主要用于胶带的小面积损坏修补及胶带刺穿，使胶带芯层损坏的修补。即：点、块的缺陷损坏，其特点是：结构简单、重量轻、操作方便、且可借用硫化机的大梁使用降低设备购置成本，其操作方法与硫化机相同。

技术参数：

DDQ型电热式胶带点修补器分高压、低压两种。

（一）DDQ（低压）

1．硫化压力：0.8Mpa；

2．硫化温度：145℃；

3．额定功率：1.78KW；

4．可修补胶带范围：650mm~2200mm

（二）DDQ（高压）参数表

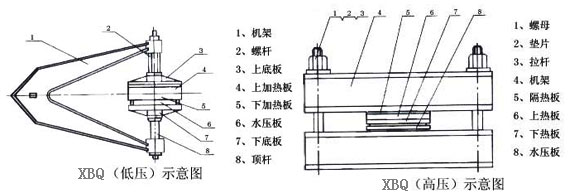

结构示意图：

使用安装：
①将修补机部件搬运至修理地点；
②对损坏处做填生处理（可参见胶带接头硫化工艺中填胶部分，或在设备调试时，由本厂服务人员做出示范）；
③将机架（下机架）放在皮带下面对准处理好的损坏部位，并将水压板，下加热板置于损坏部位正下方；
④将上加热板放在胶带损坏部位正上方，置上隔热板，然后放上上机架（※注：DDQ低压，其机架为一体）；
⑤装上螺杆，并拧紧；
⑥用一次导线连接电源与电控箱，用二次导线分别连接上加热板与电控箱、下加热板与电控箱，用测温元件分别连接上加热板与电控箱、下加热板与电控箱，连接线时应注意与电控箱上标牌对应；泵，然后开启电控箱，并向水压板中注水至硫化压力。
⑦用高压软管连接水压板与试压泵，然后开启电控箱，并向水压板中注水至硫化压力。
